設備簡介:

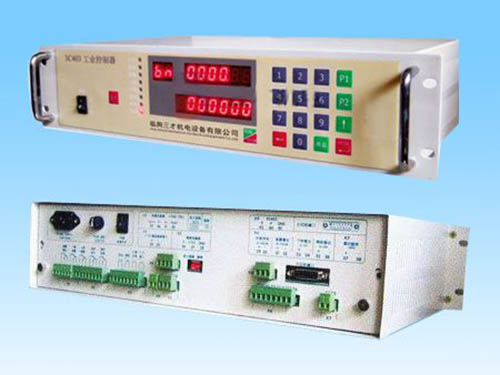

　　微控儀表3U403儀表。具有多種語言的人機對話功能，可與上位機通訊;具有打印機接口。可實現鍵盤設定、上位機給定、外部起停、故障報警、數據掉電保護等多項功能。該儀表軟件功能完備:自動除皮、自動標定、帶有自檢測系統,具有較強的抗干擾能力。

系統性能:

　　1、專用工業級控制芯片，系統穩定、運行可靠。
　　2、密碼保護功能，有效保護運行數據，重要參數防止隨意修改。
　　3、美國進口專用芯片組裝（CPLD），超大規模集成電路。
　　4、環境溫度：0℃∽45℃。
　　5、計量精度：優于0.05%。
　　6、顯示/鍵盤：14位LED，18鍵平面鍵盤，單LED工作狀態指示。
　　7、模擬量和開關的輸入、輸出全光電隔離。
　　8、多路模擬量和開關量輸入、輸出 。
　　9、外部開關量啟動、停機、計量開始。
　　10、0∽10mA,0∽20mA或4∽20mA外部流量設定輸入（全隔離輸入）。
　　11、0∽10mA,0∽20mA或4∽20mA當前瞬時流量輸出（全隔離輸出）。
　　12、噸脈沖計數輸出（全隔離輸出 ）。
　　13、觸點輸出：報警、運行、上電備妥。
　　14、開關量輸入：?jiǎn)?dòng)（常開）、停機（常閉）、計量開始（常開）。
　　15、可選配打印機打印報表。

技術指標：

　　1、供電電源：AH220V±10％，50HZ/60HZ。
　　2、下料控制輸出：DC　0∽5V和繼電器輸出。
　　3、荷重傳感器接口：供電：DC10V/120mA 輸入：0∽60mV。
　　4、速度傳感器接口（脈沖）：供電：DC15V/150mA 輸入脈沖：0-2000
　　5、速度傳感器接口（電壓）：輸入：0-10V
　　6、速度傳感器脈沖、電壓輸入自動切換，同時輸入時脈沖輸入有效。
　　7、外部流量設定輸入（全隔離輸入）：0∽10mA,0∽20mA或4∽20mA。
　　8、當前瞬時流量輸出（全隔離輸出）：0∽10mA,0∽20mA或4∽20mA。
　　9、噸脈沖計數輸出（全隔離輸出）：NPN、1HZ、寬800mS,DH24V、100mA。
　　10、觸點輸出：機械觸點，36V、1A。
　　11、RS485通迅距離：1200m。

輸入信號：
　?。?）外部啟 / 停（要求無源）。
　?。?）取消故障（要求無源）。
　?。?）流量給定（ 0/4 ～ 20 mA，全隔離 ）。
輸出信號：
　　（1）無故障（備妥，無源）。
　?。?）流量上限報警（無源）。
　?。?）流量下限報警（無源）。
　?。?）偏差報警（無源）。
　?。?）驅動啟 / 停狀態（無源）。
　?。?）累計量脈沖輸出（+24v ，脈寬0～1000ms可調）；
　　（7）瞬時流量（ 0/4 ～ 20 mA，全隔離 ）。
　?。?）輸出觸點容量：230V，8A。
